BP4系列频敏变阻器一、概述 BP4频敏变阻器适用于三相交流50赫兹，容量40-1000千瓦的绕线型电动机，接于电动机转子回路中，作为偶尔起动作(适配球磨机、破碎机、风机)。 BP4频敏变阻器分轻载起动和重载起动两种类型；轻载起动型用于空压机，冷冻机、...
BP4系列频敏变阻器
一、概述
BP4频敏变阻器适用于三相交流50赫兹，容量40-1000千瓦的绕线型电动机，接于电动机转子回路中，作为偶尔起动作(适配球磨机、破碎机、风机)。
BP4频敏变阻器分轻载起动和重载起动两种类型；轻载起动型用于空压机，冷冻机、机床、抽风机等，重载起动型用于球磨机、破碎机、皮带机等。BP4频敏变阻器是一个损耗很大的电抗器，其铁芯柱采用厚钢管，轭铁采用厚钢板组成骨架作为导磁及感应产生涡流的机构，钢管外装有线圈，即轻载起动频敏变阻器。对重载起动频敏变阻器在线圈外加套铝管，铝管即为二次短路线圈，它具有提高功率因数和增大起动转矩的作用。

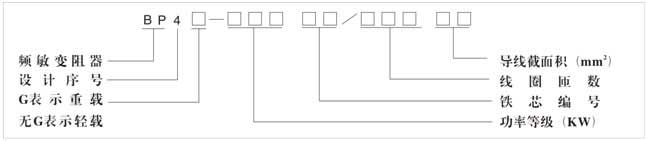

二、频敏变阻器型号定义
三、起动性能 BP4系列频敏变阻器起动性能：
性能 | 轻载 | 中载 | 重载 | 满载 |
负载系数 | 0.4 | 0.7 | 0.85 | 1.0 |
起动电流/额定电流 | 1.6 | 2.0 | 2.5 | 2.5 |
起动力矩/额定力矩 | 0.5 | 0.8 | 1.0 | 1.2 |
允许连续起动时间 | 60 | 90 | 90 | 90 |

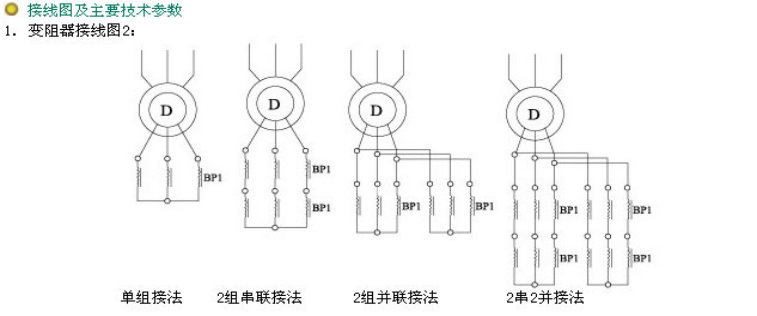

适用于BP1，BP2，BP3，BP4，BP8Y全系列接线图

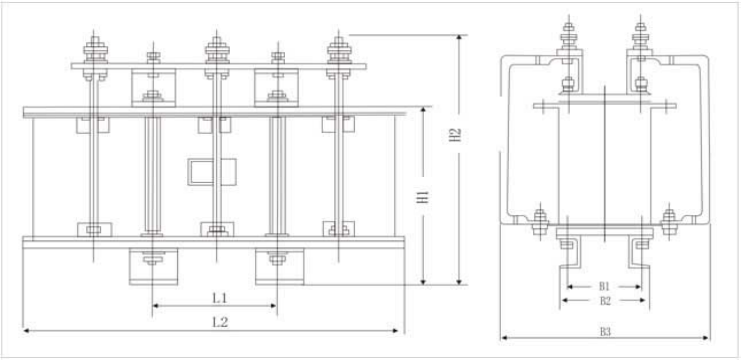

铁芯编号 代 号 | 1# | 2# | 3# | 4# | 5# | 6# | 7# | 8# | 9# | 10# | 11# | 12# | 13# |
L1 | 128 | 144 | 144 | 160 | 160 | 186 | 186 | 202 | 202 | 239 | 239 | 515 | 271 |
L2 | 387 | 435 | 435 | 485 | 485 | 558 | 558 | 610 | 610 | 717 | 717 | 850 | 818 |
H1 | 173 | 173 | 204 | 204 | 233 | 233 | 263 | 293 | 333 | 333 | 393 | 393 | 463 |
H2 | 263 | 263 | 294 | 294 | 323 | 323 | 353 | 423 | 453 | 453 | 512 | 440 | 583 |
B1 | 89 | 105 | 105 | 136 | 136 | 136 | 139 | 157 | 157 | 196 | 196 | 330 | 233 |
B2 | 126 | 142 | 142 | 165 | 165 | 165 | 182 | 200 | 200 | 239 | 239 | 276 | 276 |
B3 | 286 | 302 | 302 | 325 | 325 | 325 | 342 | 360 | 360 | 399 | 399 | 420 | 436 |
四、起动性能
BP4G的起动性能如下：
a）负载系数为0.7-1.0
b）起动力矩倍数为1.2
c）起动电流与切除电流之比，小于2.5倍额定电流
d）允许连续起动三次，但总起动时间不得超过90秒
五、安装、使用和调整
（一）安装
（1）安装时应牢固地固定在基座上，当基座为铁磁性物质时应在中间垫放10mm以上非磁性垫片，以防影响频敏变阻器的特性；
（2）连接线应按电动机转子额定电流选用相应截面的电缆线；
（3）试车前，应先对地测量绝缘电阻，如其值小于1MΩ时，则须先进行烘干处理方可使用。
（二）使用和调整
（1）电动机刚合闸说跳砸；起动电流太大，起动太快，对机械的冲击过大，可改用较多匝数的抽头。如绕组有几组（几台）并联，可拆掉一组，甚至改为串联。
（2）合闸后电机不起动，起动电流太小，或虽起动，但稳定转速不高，可调整线圈抽头，改用较小匝数抽头；如绕组有几组串联，可拆掉一组，甚至改为串联，或把绕组由Y接法改为Δ接法。
（3）BP4频敏变阻器抽头为：零点、20%、90%、100%，出厂时接线接90%抽头。
六、选型列表
电机容量 （KW） | 电机转子 电流（安） | 型号 | 每组台数 | 电机容量 （KW） | 电机转子电流（A） | 型号 | 每组台数 |
14～25 | 25－30 31－40 41－50 51－63 64－80 | 02501/24504 02501/19605 02501/14006 02501/11208 02501/09010 | 1 1 1 1
| 160－200 | 201－250 251－315 316－400 401－500 | 20009/09032 20009/07140 20009/05650 20009/04563 | 1 1 1 1 |
25～40 | 41－50 51－63 64－80 81－100 101－125 | 04002/15506 04002/12508 04002/10010 04002/08012 04002/06316 | 1 1 1 1 1 | 201－250 | 201－250 251－315 316－400 401－500 | 25010/09032 25010/07140 25010/05650 25010/04563 | 1 1 1 1 |
40～50 | 64－80 81－100 101－125 126－160 161－200 | 05003/11210 05003/09012 05003/07116 05003/05620 05003/04525 | 1 1 1 1 1 | 251－315 | 251－315 316－400 401－500 501－630 | 31511－08040 31511/06350 31511/05063 16008/06340 | 1 1 1 2 |
50～63 | 101－125 126－160 161－200 201－250 | 06304/10016 06304/08020 06304/06325 06304/05032 | 1 1 1 1 | 315－400 | 251－315 316－400 401－500 501－630 | 40012/10040 40012/08050 40012/06363 20009/07140 | 1 1 1 2 |
63～80 | 126－160 161－200 201－250 251－315 | 08005/09020 08005/07125 08005/05632 08005/04540 | 1 1 1 1 | 400－500 | 316－400 401－500 501－630 631－800 | 50013/09050 50013/07163 25010/07140 25010/05650 | 1 1 2 2 |
80～100 | 126－160 161－200 201－250 251－315 | 10006/10020 10006/08025 10006/06332 10006/05040 | 1 1 1 1 | 500－630 | 316－400 401－500 501－630 630－800 | 31511/06350 31511/05060 31511/08040 31511/06350 | 2 2 2 2 |
100～125 | 161/200 201/250 251/315 316/400 | 12507/09025 12507/07132 12507/05640 12507/04550 | 1 1 1 1 | 630－800 | 316－400 401－501 501－630 631－800 | 40012/08050 40012/06360 40012/10040 40012/08050 | 2 2 2 2 |
